Incoloy 800یک آلیاژ نیکل-آهن-کروم که به دلیل استحکام فوق‌العاده-در دمای بالا و مقاومت در برابر اکسیداسیون، کربوریزه شدن و خوردگی شهرت دارد، به‌ویژه برای اتصالات آهنگری-در صنایعی مانند پتروشیمی، تولید برق و هوافضا مناسب است.

China Incoloy 800 Forging Fittings Specifications

استاندارد ASME B16.11 معیاری را برای اتصالات فورج شده سوکتی و رزوه‌ای، رتبه‌بندی فشار{2}}، تحمل‌ها، علامت‌گذاری‌ها و الزامات مواد ارائه می‌کند. این استاندارد قابلیت اطمینان و سازگاری را در سیستم‌های لوله‌کشی تضمین می‌کند، با کلاس‌های فشار معمولاً شامل 2000، 3000، و 6000 برای اتصالات رزوه‌ای و 3000، 6000، و 9000 برای اتصالات جوشکاری سوکت.

در این پست وبلاگ، من جزئیات آهنگری چین Incoloy 800 را تحت این استاندارد، با مقدمه ای مختصر برای هر نوع، و سپس مشخصات ابعاد آن بر حسب اینچ، شرح خواهم داد.

نوع اتصال	عملکرد اولیه	انواع رایج	محدوده اندازه معمولی (NB)	کلاس های فشار کلید
آرنج (90 درجه و 45 درجه)	جهت جریان را تغییر می دهد	90 درجه و 45 درجه؛ SW & Threaded	1/8 اینچ تا 4 اینچ	3000، 6000، 9000 LBS
سه راه	اتصالات شاخه ایجاد می کند	برابر و کاهش. SW & Threaded	1/8 اینچ تا 4 اینچ	3000، 6000، 9000 LBS
جفت شدن	دو لوله را به هم وصل می کند	کوپلینگ کامل و نیمه کوپلینگ	1/8 اینچ تا 4 اینچ	3000، 6000، 9000 LBS
کاهنده	لوله های با اندازه های مختلف را به هم وصل می کند	متحدالمرکز و غیر عادی	1/8 اینچ تا 4 اینچ	2000، 3000، 6000، 9000 LBS
سرپوش	انتهای یک لوله را آب بندی می کند	Socket Weld & Threaded	1/8 اینچ تا 4 اینچ	3000، 6000، 9000 LBS
اتحادیه	امکان جداسازی آسان را فراهم می کند	طرح 3 تکه	1/8 اینچ تا 4 اینچ	3000، 6000، 9000 LBS
صلیب	اتصالات چهار طرفه- ایجاد می کند	برابر و کاهش. SW & Threaded	1/8 اینچ تا 4 اینچ	3000، 6000، 9000 LBS

زانویی 90 درجه SW یک اتصال اساسی است که برای تغییر مسیر جریان سیال تا 90 درجه در سیستم های لوله کشی طراحی شده است و افت فشار را به حداقل می رساند و در عین حال یکپارچگی ساختاری را حفظ می کند.

China Incoloy 800 Forging SW Fittings

برای زانوهای 90 درجه فورج شده Incoloy 800 مطابق با ASME B16.11، در محیط‌های با دمای بالا تا 1100 درجه فارنهایت عالی هستند و قدرت خزش و گسیختگی فوق‌العاده‌ای را ارائه می‌دهند. این اتصالات در هر دو شکل{6}جوشکاری و رزوه ای، با ابعاد متناسب با اندازه لوله اسمی (NPS) و طبقات فشار برای اطمینان از تناسب و عملکرد دقیق، موجود هستند.

زانویی درجه Incoloy 800 45 جهت تغییر جهت جریان به میزان 45 درجه است و اغلب در کاربردهایی استفاده می‌شود که نیاز به چرخش تدریجی برای کاهش تلاطم و فرسایش دارند. زانوهای بی رنگ 800 45 درجه زیر ASME B16.11 عملکرد قوی در جوهای سولفیدکننده ارائه می‌کنند و برای ادغام بدون درز در سیستم‌های فشار بالا با تحمل‌های بسیار کم ساخته می‌شوند.

سه راهی های Incoloy 800 SW اتصالات انشعابی هستند که امکان تقسیم یا ترکیب جریان را در سه جهت فراهم می کنند که برای طرح های لوله کشی پیچیده ضروری است. سه راهی China Incoloy 800 در هر ASME B16.11 برای دوام در محیط های خورنده طراحی شده است و از اتصالات ضد نشتی تحت فشارهای مختلف اطمینان می دهد.

صلیب های Incoloy 800 SW انشعاب های چهار طرفه- را فراهم می کند و مسیرهای جریان چندگانه را در فضاهای تنگ تسهیل می کند. کراس های Incoloy 800 تحت ASME B16.11 استحکام مکانیکی بالایی را ارائه می دهند و برای کاربردهایی که نیاز به توزیع یکنواخت تنش دارند ایده آل هستند.

info-759-240

اندازه اسمی		قطر سوراخ سوکت	قطر سوراخ اتصالات			ضخامت دیوار سوکت						دیوار بدنه			عمق سوکت	مرکز به پایین سوکت
DN	NPS	B	D			C						G_دقیقه			J_دقیقه	A
			3000	6000	9000	3000		6000		9000		3000	6000	9000		90 درجه آرنج، سه راهی، صلیب			آرنج 45 درجه
			3000	6000	9000	میانگین	حداقل	میانگین	حداقل	میانگین	حداقل	3000	6000	9000		3000	6000	9000	3000	6000	9000
6	1/8	10.9	6.1	3.2	-	3.18	3.18	3.96	3.43	-	-	2.41	3.15	-	9.5	11.0	11.0	-	8.0	8.0	-
8	1/4	14.3	8.5	5.6	-	3.78	3.30	4.60	4.01	-	-	3.02	3.68	-	9.5	11.0	13.5	-	8.0	8.0	-
10	3/8	17.7	11.8	8.4	-	4.01	3.50	5.03	4.37	-	-	3.20	4.01	-	9.5	13.5	15.5	-	8.0	11.0	-
15	1/2	21.9	15.0	11.0	5.6	4.67	4.09	5.97	5.18	9.53	8.18	3.73	4.78	7.47	9.5	15.5	19.0	25.5	11.0	12.5	15.5
20	3/4	27.3	20.2	14.8	10.3	4.90	4.27	6.96	6.04	9.78	8.56	3.91	5.56	7.82	12.5	19.0	22.5	28.5	13.0	14.0	19.0
25	1	34.0	25.9	19.9	14.4	5.69	4.98	7.92	6.93	11.38	9.96	4.55	6.35	9.09	12.5	22.5	27.0	32.0	14.0	17.5	20.5
32	1_1/4	42.8	34.3	28.7	22.0	6.07	5.28	7.92	6.93	12.14	10.62	4.85	6.35	9.70	12.5	27.0	32.0	35.0	17.5	20.5	22.5
40	1_1/2	48.9	40.1	33.2	27.2	6.35	5.54	8.92	7.80	12.70	11.12	5.08	7.14	10.15	12.5	32.0	38.0	38.0	20.5	25.5	25.5
50	2	61.2	51.7	42.1	37.4	6.93	6.04	10.92	9.50	13.84	12.12	5.54	8.74	11.07	16.0	38.0	41.0	54.0	25.5	28.5	28.5
65	2_1/2	73.9	61.2	-	-	8.76	7.62	-	-	-	-	7.01	-	-	16.0	41.0	-	-	28.5	-	-
80	3	89.9	76.4	-	-	9.52	8.30	-	-	-	-	7.62	-	-	16.0	57.0	-	-	32.0	-	-
100	4	115.5	100.7	-	-	10.69	9.35	-	-	-	-	8.56	-	-	19.0	66.5	-	-	41.0	-	-

توجه:

1) میانگین ضخامت دیواره سوکت در اطراف حاشیه نباید کمتر از ذکر شده در بالا باشد. حداقل مقادیر در منطقه محلی مجاز است.

2) با توجه به تحمل قطر خارجی لوله ها، این احتمال وجود دارد که قطر سوراخ سوکت کمی بیشتر از آنچه در ASME B16.11 مشخص شده است، وجود دارد.

3) در صورتی که اندازه لوله های اتصال با موارد ذکر شده متفاوت باشد، اندازه واقعی لوله های منطبق باید در اسناد خرید مشخص شود.

کلاهک های Incoloy 800 انتهای لوله را مهر و موم می کند و از نشتی و آلودگی محافظت می کند. کلاهک‌های Incoloy 800 در ASME B16.11 برای افزایش چگالی و استحکام در برنامه‌های بسته{4} انتها ساخته شده‌اند.

کوپلینگ های Incoloy 800 نیمه از یک انتهای لوله گسترش می یابند که اغلب برای اتصالات انشعاب یا ابزار دقیق استفاده می شود. نیم کوپلینگ Incoloy 800 در هر ASME B16.11 سازگاری با فرآیندهای جوشکاری و حفظ خواص آلیاژ را تضمین می کند.

info-835-247

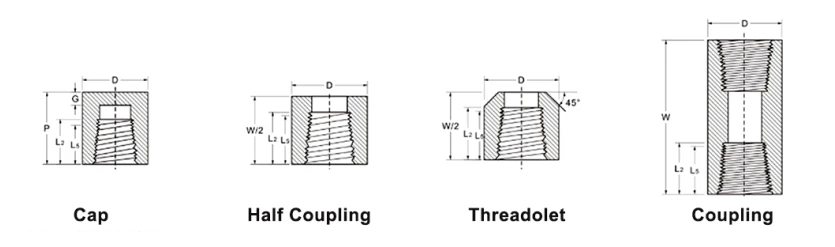

اندازه اسمی		پایان-تا-پایان	پایان-تا-پایان		قطر بیرونی		دیوار انتهایی		طول نخ
DN	NPS	W	P		D		G		L_{5 دقیقه}	L_{2 دقیقه}
DN	NPS	3000 & 6000	3000	6000	3000	3000	3000	3000	L_{5 دقیقه}	L_{2 دقیقه}
6	1/8	32	19	-	16	22	4.8	-	6.4	6.7
8	1/4	35	25	27	19	25	4.8	6.4	8.1	10.2
10	3/8	38	25	27	22	32	4.8	6.4	9.1	10.4
15	1/2	48	32	33	28	38	6.4	7.9	10.9	13.6
20	3/4	51	37	38	35	44	6.4	7.9	12.7	13.9
25	1	60	41	43	44	57	9.7	11.2	14.7	17.3
32	1_1/4	67	44	46	57	64	9.7	11.2	17.0	18.0
40	1_1/2	79	44	48	64	76	11.2	12.7	17.8	18.4
50	2	86	48	51	76	92	12.7	15.7	19.0	19.2
65	2_1/2	92	60	64	92	108	15.7	19.0	23.6	28.9
80	3	108	65	68	108	127	19.0	22.4	25.9	30.5
100	4	121	68	75	140	159	22.4	28.4	27.7	33.0

دوشاخه های Incoloy 800 برای بستن دهانه های اتصالات یا لوله ها استفاده می شود و باعث آب بندی موقت یا دائمی می شود. شاخه های Incoloy 800 تحت ASME B16.11 برای جاگذاری و برداشتن آسان، با مقاومت بالا در برابر فشار، رزوه شده اند.

بوش های Incoloy 800 اندازه دهانه رزوه ای را کاهش می دهد و امکان اتصال قطرهای مختلف لوله را فراهم می کند. بوش‌های Incoloy 800 در هر ASME B16.11 با دقت-برای اتصالات محکم و قابلیت اطمینان طولانی‌مدت در کاهش کاربردها ماشین‌کاری شده‌اند.

info-1478-415

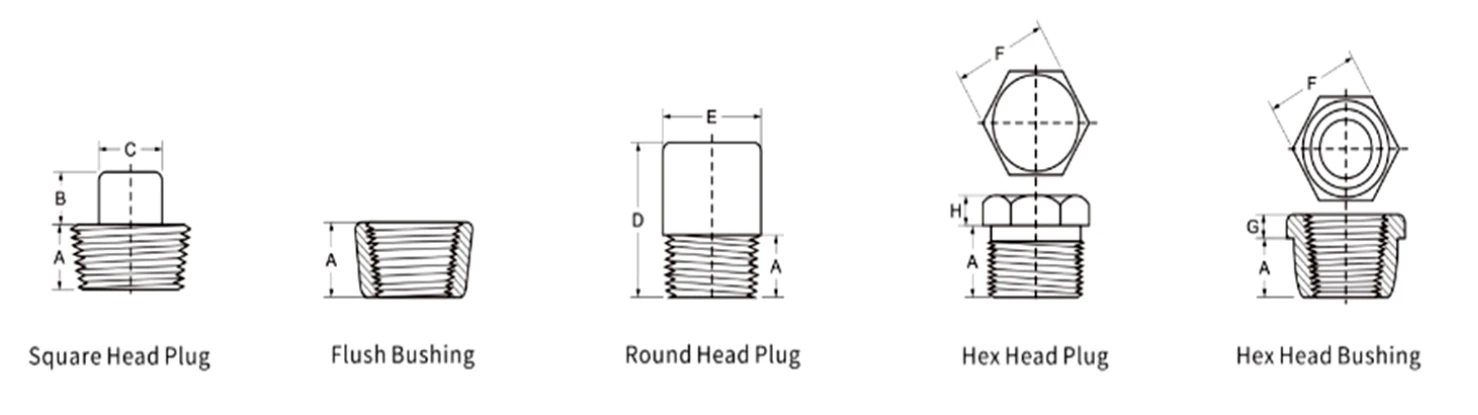

اندازه اسمی		طول	ارتفاع مربع	آپارتمان های عرض	قطر سر	طول	ارتفاع هگز	ارتفاع هگز	ارتفاع هگز
DN	NPS	A_دقیقه	B_دقیقه	C_دقیقه	E_دقیقه	D_دقیقه	H_دقیقه	G_دقیقه	F_دقیقه
6	1/8	10	6	7	10	35	6	一	11
8	1/4	11	6	10	14	41	6	3	16
10	3/8	13	8	11	18	41	8	4	18
15	1/2	14	10	14	21	44	8	5	22
20	3/4	16	11	16	27	44	10	6	27
25	1	19	13	21	33	51	10	6	36
32	1_1/4	21	14	24	43	51	14	7	46
40	1_1/2	21	16	28	48	51	16	8	50
50	2	22	18	32	60	64	18	9	65
65	2_1/2	27	19	36	73	70	19	10	75
80	3	28	21	41	89	70	21	10	90
100	4	32	25	65	114	76	25	13	115

هنگام تعیین اتصالات Incoloy 800، رعایت استاندارد مواد صحیح بسیار مهم است:

استاندارد مواد: ASTM B564 / ASME SB564.

درجات رایج: UNS N08800 (Incoloy 800)، N08810 (800H)، N08811 (800HT). درجات "H" و "HT" دارای محتوای کربن و آلومینیوم/تیتانیوم کنترل شده برای افزایش استحکام{7}}در دمای بالا هستند.

ویژگی های کلیدی: استحکام کششی معمولی 520 مگاپاسکال با نقطه ذوب تقریباً 1385 درجه است.

برای پروژه بعدی شما که نیاز به عملکرد قابل اعتماد در محیط های پرتقاضا دارد، مشخص کردن اتصالات آهنگری ASME B16.11 در Incoloy 800 تضمین کیفیت، دوام و ایمنی را ارائه می دهد.

همیشه اطمینان حاصل کنید که تامین کننده شما می تواند گواهی های تست آسیاب مناسب را برای تایید خواص شیمیایی و مکانیکی مواد ارائه دهد.
